Підбір виробу за витратою
Введіть витрату повітря — покажемо діапазон підхожих виробів (решітки, дифузори, анемостати, щілинні дифузори (вихрові KQ — серед дифузорів) та вентилятори AirRoxy) з інженерними даними та ціною. Ви обираєте компроміс, а не «єдину відповідь». Плануєте кілька приміщень — розкладіть об'єкт у Проєкті.
Або опишіть задачу своїми словами
перший за рейтингом
- Швидкість (каталог)
- 0.89 м/с
- Втрати тиску ΔP (оцінка)
- 1.2 Па
- Шум (оцінка)
- 21 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка)
- 1 м
той самий рейтинг, +1,007 грн
- Швидкість (оцінка)
- 0.43 м/с
- Втрати тиску ΔP (оцінка)
- 0.1 Па
- Шум (оцінка)
- <20 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка)
- 2.5 м
той самий рейтинг, +1,225 грн
- Швидкість (оцінка)
- 0.39 м/с
- Втрати тиску ΔP (оцінка · поза таблицею)
- 0.2 Па
- Шум (оцінка · поза таблицею)
- <35 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка · поза таблицею)
- 1.8 м
той самий рейтинг, +1,252 грн
- Швидкість (оцінка)
- 0.44 м/с
- Втрати тиску ΔP (оцінка)
- 0.1 Па
- Шум (оцінка)
- <20 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка)
- 2.5 м
той самий рейтинг, +1,267 грн
- Швидкість (оцінка)
- 0.37 м/с
- Втрати тиску ΔP (оцінка)
- 0.1 Па
- Шум (оцінка)
- <20 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка)
- 2.4 м
той самий рейтинг, +1,434 грн
- Швидкість (оцінка)
- 0.35 м/с
- Втрати тиску ΔP (оцінка · поза таблицею)
- 0.2 Па
- Шум (оцінка · поза таблицею)
- <35 дБ(А)
- Дальнобійність (L₀,₂₅, оцінка · поза таблицею)
- 1.5 м
інший тип — для порівняння
- Швидкість (шийка) (оцінка)
- 2.12 м/с
- Втрати тиску ΔP (каталог)
- 18 Па
- Шум (каталог)
- 34 дБ(А)
- Дальнобійність (L₀,₂, каталог)
- 2.8 м
інший тип — для порівняння
- Швидкість (каталог)
- 2.33 м/с
- Втрати тиску ΔP (каталог)
- 14.2 Па
- Шум (каталог)
- 39 дБ(А)
- Дальнобійність (L₀,₂₅, каталог)
- 5.8 м
Орієнтир: дальність 1 м по осі ізотермічного струменя (L₀,₂₅ з картки оцінка); осідання струменя та коефіцієнт Kf каталог не друкує. Висота 2.7 м — припущення схеми (поле «Висота монтажу» порожнє).
Вентилятор на 540 м³/год — каталожні дані виробника (AirRoxy)
- Потік
- 560 м³/год
- Запас
- +4%
- Тиск
- 350 Па
- Шум
- 60 дБ(А)
- Потужність
- 70 Вт
- Потік
- 560 м³/год
- Запас
- +4%
- Тиск
- 350 Па
- Шум
- 60 дБ(А)
- Потужність
- 70 Вт
- Потік
- 590 м³/год
- Запас
- +9%
- Тиск
- 400 Па
- Шум
- 64 дБ(А)
- Потужність
- 98 Вт
- Потік
- 680 м³/год
- Запас
- +26%
- Тиск
- 400 Па
- Шум
- 65 дБ(А)
- Потужність
- 100 Вт
aRos 200
Вентилятори AirRoxy (комерційні)
- Потік
- 780 м³/год
- Запас
- +44%
- Тиск
- 140 Па
- Шум
- 52 дБ(А)
- Потужність
- 55 Вт

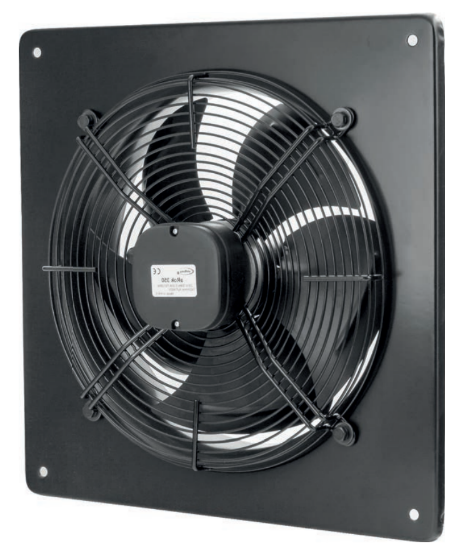

aRok 200
Вентилятори AirRoxy (комерційні)
- Потік
- 780 м³/год
- Запас
- +44%
- Тиск
- 140 Па
- Шум
- 52 дБ(А)
- Потужність
- 55 Вт
- Потік
- 825 м³/год
- Запас
- +53%
- Шум
- 68 дБ(А)
- Потужність
- 105 Вт
- Потік
- 870 м³/год
- Запас
- +61%
- Шум
- 68 дБ(А)
- Потужність
- 105 Вт
Каталожний максимум — НЕ робоча точка: в мережі з опором вентилятор подасть менше, робочу точку підтверджує проектувальник за кривою виробника. «Найменший достатній» — угорі, запас видно числом; моделі з нульовим запасом ідуть у кінець (у мережі з опором вони подадуть менше за потрібне) і при повному списку можуть у нього не потрапити — шукайте їх у каталозі. Вентилятори інших виробників книга друкує без аеро-даних — вони в каталозі за назвою.
